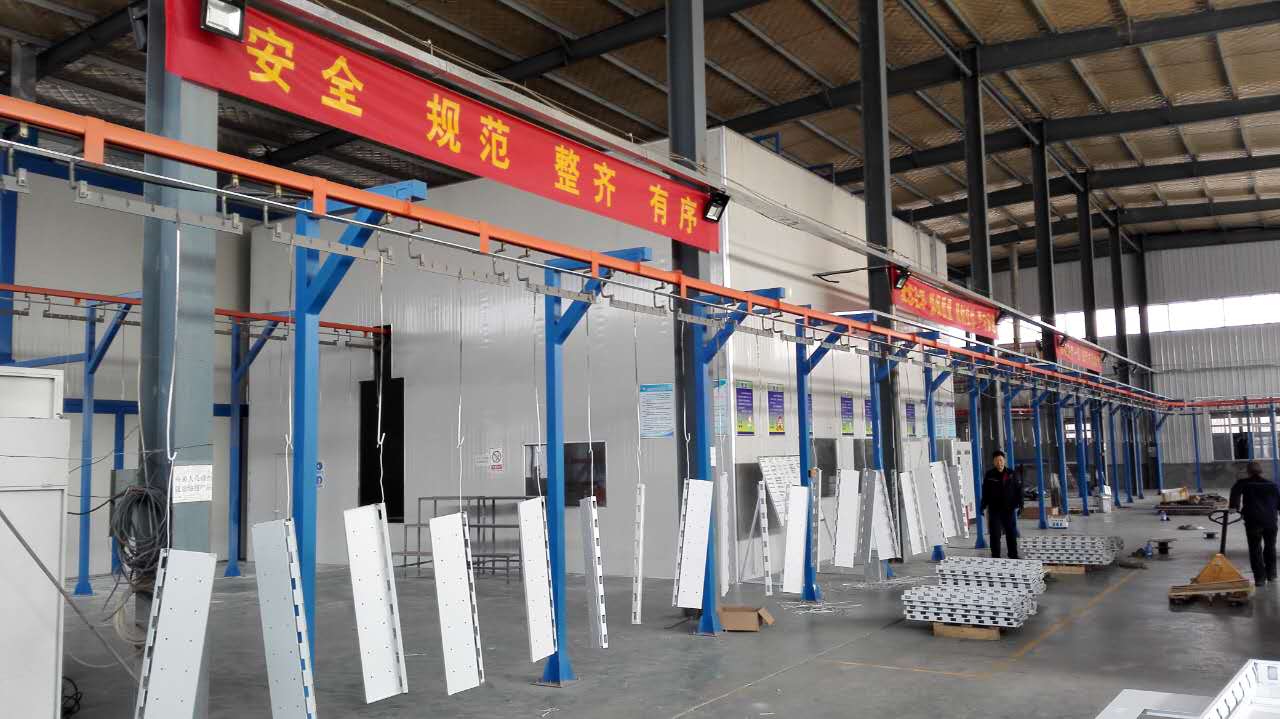

喷涂车间采用静电喷涂工艺，喷塑的过程是通过全长370米的循环式流水线方式进行的，在喷涂的过程中不产生任何污染，已经通过环保部门的认证许可.

原理

工作时静电喷涂的喷枪或喷、喷杯部分接负极，工件接正极并接地，在高压静电发生器的高电压作用下，喷枪（或喷盘、喷杯）的端部与工件之间就形成一个静电场。涂料微粒所受到的电场力与静电场的电压主和涂料微粒的带电量成正比，而与喷枪和工件间的距离成反比，当电压足够高时，喷枪端部附近区域形成空气电离区，空气激烈地离子化和发热，使喷枪端部锐边或极针周围形成一个暗红色的晕圈，在黑暗中能明显看见，这时空气产生强烈的电晕放电。涂料中的成膜物即树脂和颜料等大多数是由高分子有机化合物组成，多成为导电的电介质，溶剂形涂料除成膜物外还有有机溶剂、助溶剂、固化剂、静电稀释剂、及其他各类添加剂等物质。这类溶剂性物质除了苯、二甲苯、溶剂汽油等，大多是极性物质，电阻率较低，有一定的导电能力，它们能提高涂料的带电性能。电介质的分子结构可分为极性分子和非极性分子二种。极性分子组成的电介质在受外加电场作用时，显示出电性；非极性分子组成的电介质在外加电场作用下，显示电极性，从而对外来的导性电荷产生亲合力，使电介质在外加电场中其外表面能局部带电。涂料经喷嘴雾化后喷出，被雾化的涂料微粒通过枪口的极针或喷盘、喷杯的边缘时因接触而带电，当经过电晕放电所产生的气体电离区时，将再一次增加其表面电荷密度。这些带负电荷的涂料微粒的静电场作用下，向导极性的工件表面运动，并被沉积在工件表面上形成均匀的涂膜。

工艺流程

工件前处理→喷粉→固化→检查→成品

1

前处理

工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。

2

喷粉

工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。

3

固化

环氧树脂中的环氧基、聚酯树脂中的羧基与固化剂中的胺基发生缩聚、加成反应交联成大分子网状体，同时释放出小分子气体(副产物)。固化过程分为熔融、流平、胶化和固化4个阶段。温度升高到熔点后工件上的表层粉末开始融化，并逐渐与内部粉末形成漩涡直至全部融化。

粉末全部融化后开始缓慢流动，在工件表面形成薄而平整的一层，此阶段称流平。温度继续升高到达胶点后有几分短暂的胶化状态(温度保持不变)，之后温度继续升高粉末发生化学反应而固化。

4

检查

固化后的工件，日常主要检查外观(是否平整光亮、有无颗粒、缩孔等缺陷)和厚度(控制在55～90μm)。如果首次调试或需要更换粉末时则要求使用相应的检测仪器检测如下项目：外观、光泽、色差、涂层厚度、附着力(划格法)、硬度(铅笔法)、冲击强度、耐盐雾性(400h)、耐候性(人工加速老化)、耐湿热性(1000h)。

5

成品

检查后的成品分类摆放在运输车、周转箱内，相互之间用报纸等软质材料隔离，以防止划伤并做好标识待用。
